7.4.1 동적 라우팅 - EIGRP 재분배 설정



학습목표

- EIGRP 재분배 설정을 통해 다른 Area간 통신이 가능하게 할  수 있다.





이전 EIGRP강좌에서 AS Number가 다르면 헬로 패킷을 주고 받지 못해 통신이 불가능한데 재분배 설정을 통해 통신이 가능하게 할 수 있으며 OSPF강좌를 마친 후 따로 재분배 설정을 알아보기로 하였는데 이번 글에서 진행하도록 하겠습니다.



'후티와 떠나는 네트워크 여행' - 7장. IP라우팅 설정(7.4:동적 라우팅-EIGRP구성)

'후티와 떠나는 네트워크 여행' - 7장. IP라우팅 설정(7.4:동적 라우팅-EIGRP구성)



재분배 설정을 위한 토폴로지는 앞선 OSPF 3강 강좌에서와 똑같은 토폴로지를 이용하도록 하겠습니다. 기존의 OSPF 설정만 삭제 후 EIGRP 라우팅 설정을 추가하도록 하겠습니다. 기본적인 설정은 위의 링크된 강좌를 통해 확인할 수 있습니다.





[ 그림 7-4-1. EIGRP 재분배 구성 실습 ] - 후티(출처)





기본적인 EIGRP설정을 마친 후 A 라우터에서 #show ip route명령어를 통해 라우팅 테이블을 확인해보면 AS 넘버가 다른 네트워크에 대한 경로 정보가 없는 것을 확인할 수 있는데 B 라우터의 경우도 마찬가지 상태이며 서로 간에 경로 정보를 받기 위해서는 재분배(Redistribute) 설정이 필요합니다.



재분배 설정은 경계 라우터(BR : Border Router)에서 설정을 하는데 몇 가지 방식 중에서 하나의 라우터에서 재분배하는 방식을 통해서 진행하겠으며 위의 토폴로지에서 BR은 A와 B가 해당이 되겠습니다.(AS의 경계에 있습니다.)

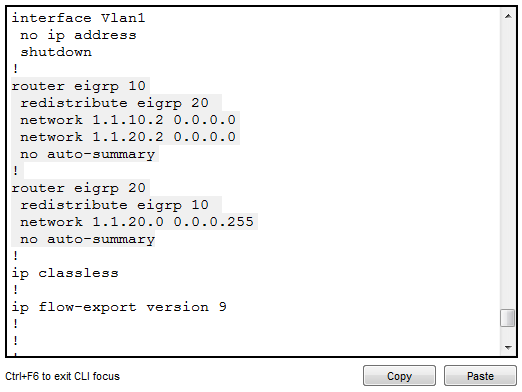

필자는 A 라우터를 재분배 라우터로 설정을 하였으며 관리자에 따라 B 라우터를 재분배 라우터로 설정해도 무관합니다. A 라우터에서의 전체적인 설정 내용을 보면 그림 7-4-2와 같은데 eigrp 10에서 eigrp 20을 재분배하고 eigrp 20에서 eigrp 10을 재분배하면서 경계 대역인 1.1.20.0/24을 광고했습니다.





[ 그림 7-4-2. A#show run (재분배 설정) ] - 후티(출처)





설정을 마친 후 A 라우터에서 #show ip rotue명령어를 통해 라우팅 테이블을 다시 확인해보면 다른 AS 넘버에 있는 네트워크 정보도 받아오는  것을 확인할 수 있으며 B 라우터도 아래 그림 7-4-3와 같이 eigrp 10 영역에 있는 네트워크 정보를 받아오는 것을 확인할 수 있습니다. A, B라우터가 서로 다른 영역의 정보를 알고 있으니 각 네이버로 정보를 보낼 것이고 다른 라우터들도 경로를 학습하게 되어 전체적으로 라우팅이 가능한 상태가 됩니다.



D EX로 표기되는 경로가 EIGRP external(외부)경로를 나타내며 기본 AD값은 170입니다. 재분배를 통해 학습한 경로를 외부 경로라고 합니다.





[ 그림 7-4-3. B#show ip route ] - 후티(출처)





EIGRP 재분배 설정은 라우팅 프로토콜이 같은 상태에서 이루어지는 것이며 다른 한 쪽의 라우팅 프로토콜이 OSPF 또는 RIP 등의 다른 라우팅 프로토콜일 경우에도 똑같이 재분배 설정을 통해 통신이 가능하게 설정할 수 있습니다. 단지 경계 대역에 대한 광고 부분이 다른데 이러한 부분은 재분배 설정에 대해 전체적으로 진행할 때 알아보겠습니다.



EIGRP 재분배 설정에 대한 내용은 유튜브 채널 '에듀쉐어-강좌공유'를 통해 확인할 수 있습니다.

감사합니다.^^
