7.4 동적 라우팅 - EIGRP 구성



학습목표

- EIGRP 라우팅 프로토콜에 대한 개념에 대해 알 수 있다.

- EIGRP를 설정하고 테스트할 수 있다.





EIGRP(Enhanced IGRP)는 시스코(Cisco)사에서 개발한 IGRP(Interior Gateway Routing Protocol)를 기반으로 기능을 개선시킨 라우팅 프로토콜로 확산 업데이트 알고리즘(DUAL - Diffusing Update ALgorithm)을 통해 네트워크의 변화에 빠르게 변화할 수 있도록 설계되었다.



기본 동작 방식은 이웃이 되기 위한 조건에 부합하면 이웃 테이블(Neighbor - 네이버)을 생성한 후 이웃끼리 네트워크 정보를 교환하여 토폴로지 테이블(Topology)을 생성하고 여기서 최적 경로로 지정된 것이 라우팅 테이블(Routing)에 최종적으로 저장이 되는 방식이다.



* 토폴로지 테이블내의 목적지는 'Passive'경로와 'Active'경로가 있는데 P경로는 라우팅이 안정적이고 라우터가 목적지에 대한 경로를 알고 있음을 나타내며 A경로는 토폴로지가 변경되어 라우터가 목적지에 대한 경로를 업데이트하는 과정에 있다는 것을 표시하는 것입니다.



#show ip eigrp neighbors - 네이버 테이블

#show ip eigrp topology - 토폴로지 테이블

#show ip route - 경로 테이블



앞선 RIP설정에서와 같은 토폴로지를 이용하여 EIGRP설정을 진행해보도록 하며 설정 전에 주소 설정은 잘 되어져 있어야 합니다. 물론 앞선 RIP 토폴로지를 같이 했다면 RIP설정만 삭제하면 됩니다.

RIP 설정 삭제 명령어는 (config)#no router rip명령어로 가능하며 EiGRP 설정 명령어는 아래아 같습니다.

(config)#router eigrp AS Number
(config-router)#network 네트워크주소 와일드카드 비트값 - 광고할 네트워크 대역 또는 단일 IP
(config-router)#no auto-summary - 자동 축약 기능을 사용하지 않을 경우



*와일드카드 비트는 서브넷마스크 값의 보수로 서브넷마스크 값의 비트 '1' -> '0'으로 비트 '0' -> '1'로 변환한  값을 나타냅니다. 예를 들어 서브넷 값이 255.255.255.0이면 와일드 비트로는 0.0.0.255가 되며 서브넷 값이 255.255.255.192이면 0.0.0.63이 됩니다. 255에서 각 필드의 서브넷마스크 값을 빼면 바로 와일드카드 비트 값이 됩니다.

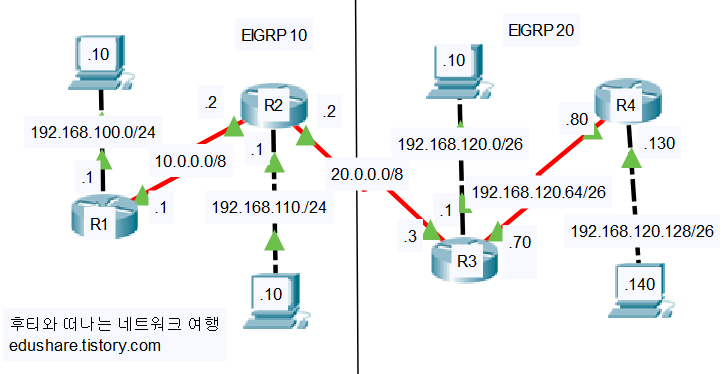

[ 그림 7-4-1. EIGRP라우팅 구성 ] - 후티(출처)





EIGRP의 최적 경로를 정하는 방식은 6가지의 벡터 메트릭(Vector Metric)을 통해 컴포지트 메트릭(Composite Metric)을 생성하는데 각 벡터 메트릭을 보면 다음과 같으며 홉의 개수를 제외하고 K 상수값과 대응관계를 이루고 있습니다.

- Bandwidth (대역) : 라우터의 경로에서 목적지 망에 이르는 최소 대역 (킬로비트/초)
- Delay (지연) : 라우터의 경로에서 목적지 망에 이르는 최대 지연 수
- Reliability(신뢰도) : 1~255까지의 수
- Load (부하) : 1~255까지의 수
- MTU (최대 전송 단위) : 최소 경로의 최대 전송 단위 (메트릭 계산에는 쓰이지 않음)
- Hop Count (홉의 개수) : 원격 네트워크에 라우팅할 때 패킷이 통과하는 라우터의 수 (EIGRP AS를 제한하기 위해 사용된다)



EIGRP는 internal EIGRP(D)와 external EIGRP(D ex)로 나눌 수 있는데 D의 AD값은 90, D ex의 AD값은 170입니다.

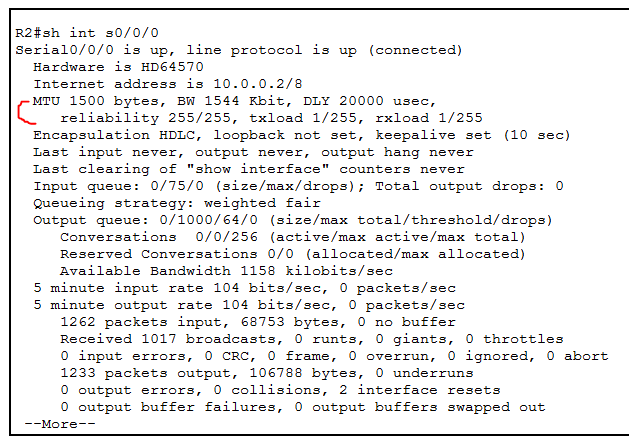

[ 그림 7-4-2. EIGRP Vector Metric ] - 휘티(출처)

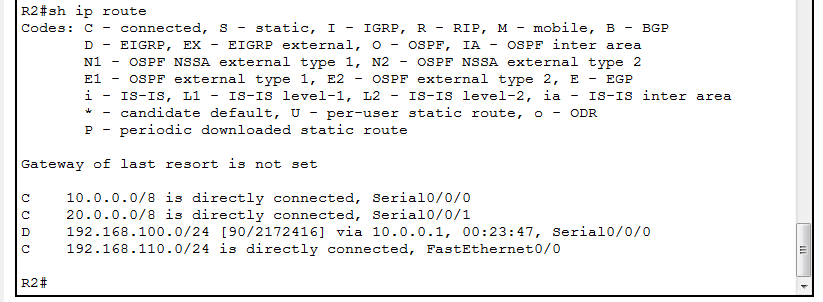

[ 그림 7-4-3. EIGRP #show ip route ] - 후티(출처)





R2에서의 #show ip eigrp neighbors와 #show ip eigrp topology명령어를 통해 네이버 테이블과 토폴로지 테이블을 그림 7-4-4와 같이 확인할 수 있는데 R2가 R1과 네이버 관계를 맺고 있는 것을 알 수 있으나 ASN이 다른 R3와는 네이버 관계를 맺지 못하고 있는  것을 알 수 있는데 R3와 네이버 관계가 아니니 당연히 정보를 주고 받을 수 없어 현재 상태에서는 R1, R2와 R3, R4와는 통신이 되지 않는 상태입니다. 이렇게 AS가 다르면 헬로 패킷을 주고 받지 못하는데 재분배 설정을 통해 헬로 패킷을 주고 받을 수 있게 할  수 있습니다.







[ 그림 7-4-4. EIGRP #show ip eigrp?] - 후티(출처)





EIGRP설정에 대한 내용은 유튜브 채널 '에듀쉐어-강좌공유'를 통해 확인할 수 있으며 다음 시간의 OSPF설정을 마친 후 같은 토폴로지를 통해 재분배설정을 살펴보도록 하겠습니다. 우선은 기본적인 연결 설정만 보도록 하겠습니다.
