'후티와 떠나는 네트워크 여행' - 7장. IP라우팅 설정(7.5:동적 라우팅-OSPF 구성 3)

7.5 동적 라우팅 - OSPF구성 3



학습목표

- OSPF 라우팅 프로토콜에 대한 개념에 대해 알 수 있다.

- OSPF를 설정하고 테스트할 수 있다.



OSPF 다중 에어리어 구성 시 반드시 물리적으로 백본 에어리어(Area 0)에 연결이 되어야지 통신이 가능한데 어쩔 수 없이 백본에 연결하지 못한 경우 가상 링크(Virtual-Link)를 통해 기존의 OSPF 도메인과 통신이 가능하게 설정할 수 있는데 말 그대로 논리적으로 백본 에어리어(Area 0)에 직접 연결된 것처럼 설정을 하는 것으로 설정 명령어는 아래와 같으며  IP주소와 OSPF설정은 마무리 된 상태입니다.



A(config-router)area 1 virtual-link 3.3.3.3

B(config-router)area 1 virtual-link 2.2.2.2





[ 그림 7-5-1. OSPF 구성 토폴로지 실습 ] - 후티(출처)

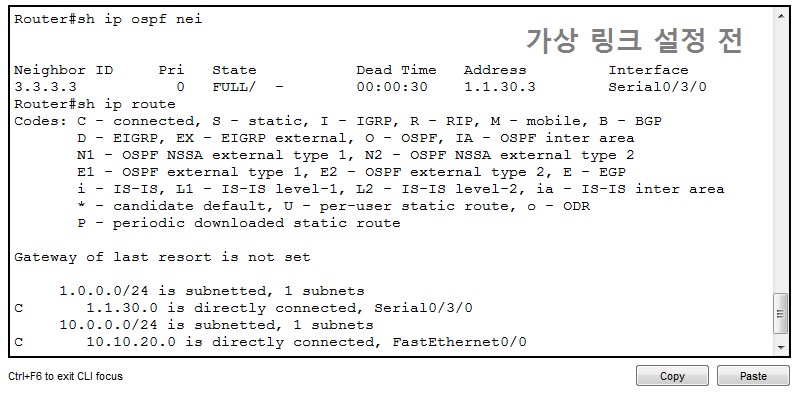

가상 링크를  설정하기 전 Area 2영역에 있는 라우터의 라우팅 테이블과 네이버 테이블을 #show ip route #show ip ospf neighbor명령어로 확인해보면 아래 슬라이드 7-5-1과 같이 네이버 관계는 맺고 있지만 실제 경로 정보는 받지 못해 라우팅 정보가 없는 것을 확인할 수 있습니다.

위의 설정 명령어를 통해 가상 링크 설정을 하고 난 후의 정보를 보면 라우팅 정보를 학습하여 모든 구간의 경로가 저장되어 있는 것을 확인할 수 있으며 당연히 모든 노드로 통신이 가능한 상태가 됩니다.







01

[ 슬라이드 7-5-1. OSPF Virtual-Link 설정 전/후 비교 ] - 후티(출처)

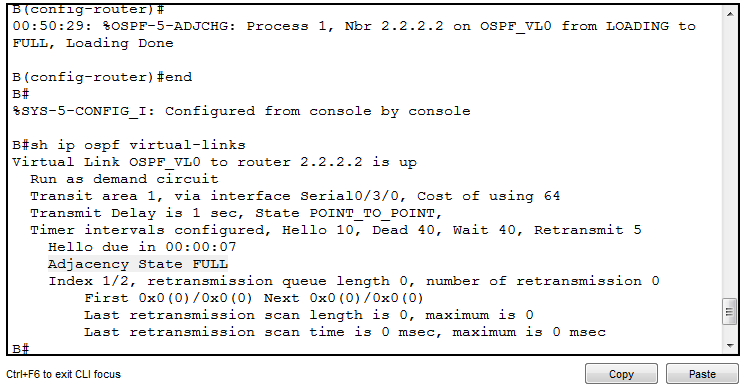

가상 링크를 설정 후 B 라우터에서 #show ip ospf virtual-links 명령어를 통해 상태를 확인할 수 있는데 가상 링크 회선의 up, down 상태 외에 중요하게 살펴볼 부분은 Adjacency State 내용으로 FULL 상태일 경우 정상 동작하며 Down 또는 Init 상태일 경우에는 정상 동작하지 않습니다.







[ 그림 7-5-2. #show ip ospf virtual-link ] - 후티(출처)





간단하게 OSPF에서의 가상 링크(Virtual-Link)에 대해 알아보았으며 세부적인 내용은 아래의 '에듀쉐어 - 강좌공유'의 동영상에서의 실제 설정을 참고하면 됩니다.

감사합니다.^^
