# 시스코 실제 장비 연결 방법



학습 목표

- 시스코 장비 연결에 대해 알 수 있다.

- 시스코 장비 실습 환경을 구축할 수 있다.



실제 장비를 이용하지 않고 대부분 패킷 트레이서 또는 GNS3와 같은 네트워크 시뮬레이터 툴을 이용하여 실습을 진행하게 되는데 이러한 경우 실제 장비를 마주하게 되면 어떻게 해야 될 지 막막할 때가 있습니다.



라우터 Cisco2501, 스위치 Cisco2950은 상당히 오래전 장비이지만 CCNA 실습을 위한 용도로는 아직까지는 쓸만하기에 두 모델을 가지고 연결 방법을 살펴보도록 하겠습니다. 다른 장비들의 외형 및 스펙은 시스코 사이트에서 확인할 수 있습니다.



준비물

- C2501라우터, C2950스위치, 콘솔케이블, 컴퓨터(콘솔케이블과 연결할), Putty 또는 하이퍼터미널 등의 통신 에뮬레이터

- Back-to-Back 케이블, V.35케이블, UTP케이블, MAU(Media Access Unit : AUI -> RJ45 잭변환 - 요즘 장비에는 필요없음)

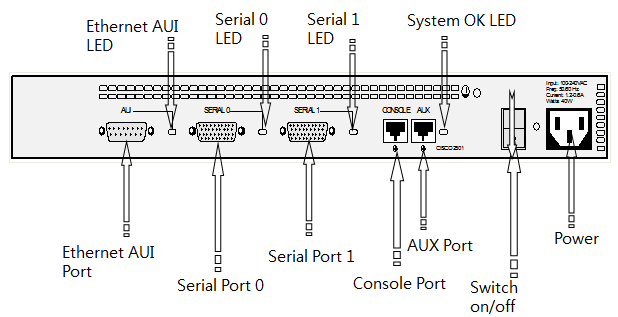

C2501라우터의 외형을 보면 인터페이스(시리얼, 이더넷)와 콘솔(Console), AUX 포트가 있으며 전원과 LED가 있는 것을 알 수 있습니다. 이더넷 인터페이스는 주로 내부망(LAN)과의 연결에 사용이 되어지고 시리얼 인터페이스는 주로 외부망(WAN)과의 연결에 사용되어집니다. 콘솔 포트는 콘솔 케이블을 통해 연결할 때 사용되며 AUX(AUXiliary-보조 포트)는 콘솔 포트와 비슷한 용도로 모뎀에 연결하여 장비를 제어할 때 주로 사용합니다.





[ 그림 #.1 - 라우터 장비의 외형 ] - 후티



현재 라우터 장비는 내부망과의 연결을 위한 이더넷 포트가 TP케이블(RJ45)을 직접 연결할 수 있도록 제공이 되어지기에 AUI -> RJ45로 변환해주는 MAU장비는 필요하지 않습니다. 실습을 진행할 때 실제 장비를 활용하면 좋으나 비용 및 관리 등의 문제가 있기에 패킷 트레이서 등의 툴로 보통 실습을 하게 되는데 기초 수준의 실습은 충분히 할 수 있도록 제공되어지니 걱정하지 않아도 됩니다.



그럼, 실제 장비를 연결하는 방법에 대해 아래 슬라이드를 참고하여 보도록 하겠습니다.





01234

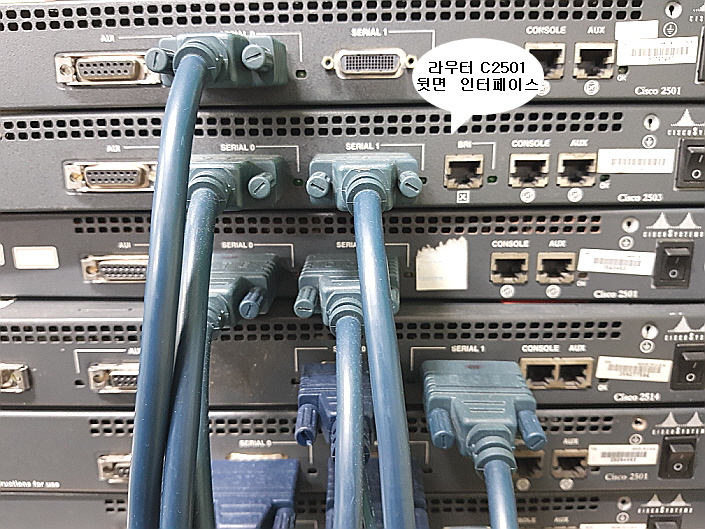

[ 그림 #.2 - 시스코 라우터 연결 ] - 후티

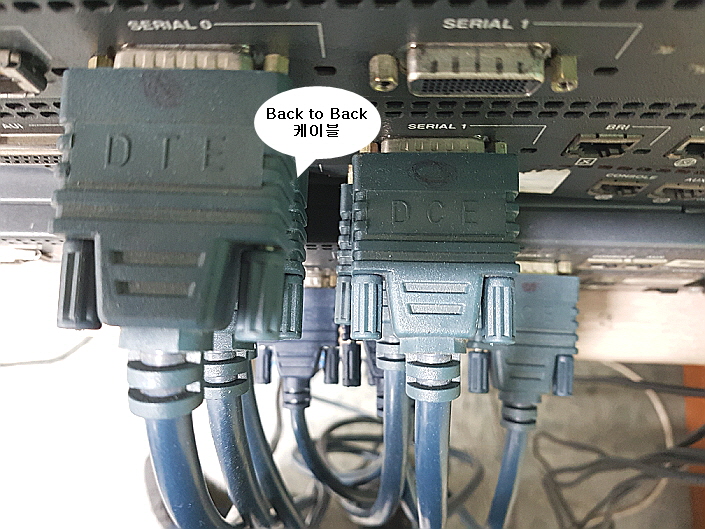

실습 환경을 구축하기 위해서 라우터(DTE : Data Terminal Eqipment)와 라우터(DTE) 장비를 연결하기 위해서는 Back to Back케이블이 필요하며 Back to Back케이블 단자의 표면에 DTE / DCE(Data Communication Eqipment)가 표기되어 있는데 DCE에 연결되어지는 시리얼(Serial) 인터페이스에는 'clock rate' 명령어를 이용하여 Clock설정을 함으로써 장비간 원활한 통신이 이루어집니다.

대표적인 DTE장비로는 라우터(시리얼)와 컴퓨터가 있으며 DCE장비로는 흔히 말하는 모뎀(Modem)장비가 있으며 실제 연결 환경이라면 DTE장비와 DCE장비를 V.35 등의 케이블로 연결하고 각 종단의 DCE장비끼리 회선이 연결되는 방식입니다.

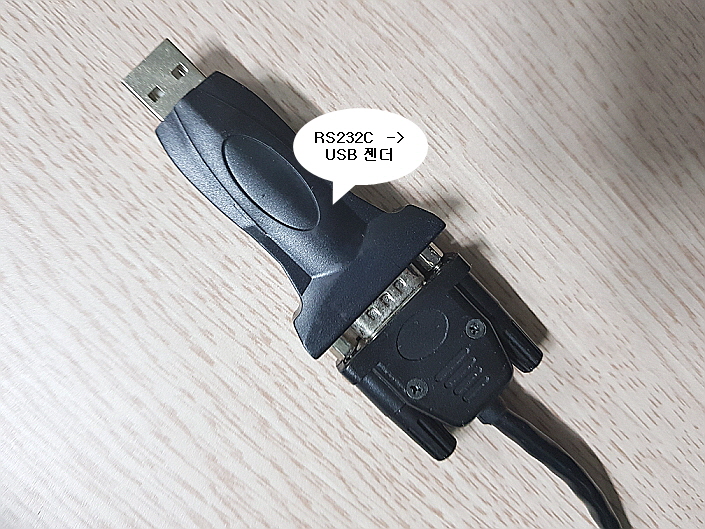

장비의 초기 셋팅을 위해서는 콘솔 케이블을 데스크탑 또는 노트북의 RS232C(COM)포트와 장비의 콘솔 포트와 연결하여 Putty 또는 하이퍼 터미널 등의 통신 에뮬레이터를 통해 장비에 접속할 수 있는데 패킷 트레이서와 유사합니다. 요즘의 컴퓨터에는 COM포트가 없는 것이 많아 USB 포트에 연결할 수 있게 젠더가 따로 있습니다.

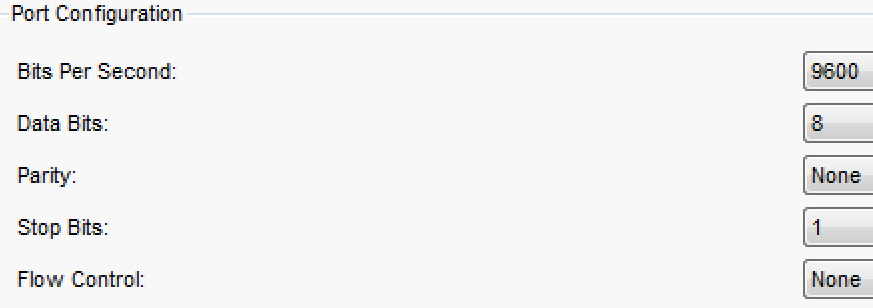

아래 그림은 패킷 트레이서에서 라우터와 컴퓨터를 콘솔 연결한 후에 컴퓨터의 Terminal 메뉴의 실행화면으로 Bits Per Second 값을 9600으로 맞춰주면 장비에 접속이 가능합니다. 하이퍼터미널, Putty 등의 프로그램에서도 동일합니다.







[ 그림 #.3 - 콘솔 접속 ] - 후티





실제 장비의 접속 및 설정도 어려운 부분은 없으며 간단한 동영상(에듀쉐어 - edushare 유튜브 채널)을 통해 외형과 연결 케이블 등에 대해 알아보겠습니다.







[ 에듀쉐어 - edushare 유튜브 채널 : 라우터 실제 연결 방법 ]



정리하기

실제 장비를 연결하여 설정할 수 있다.

패킷 트레이서를 통해 실습할 수 있다.
