5장. OSPF LSA Type(추가)



학습 목표

- OSPF LSA Type에 대해 파악할 수 있다.





후티와 떠나는 네트워크 여행 1 / 2를 통해 OSPF 강좌를 진행하였는데 유튜브 구독자님의 요청으로 LSA Type부분에 대해서만 좀 더 정리해보고자 합니다.



LSA(Link State Advertisememt)는 광고 메시지로 결국은 OSPF가 사용하는 라우팅 정보를 말하며 1 ~ 11까지의 타입의 LSA를 이용하여 라우팅 정보를 전송하며 이러한 정보들은 LSD(Link State Database)에 저장된 다음 최적 경로를 계산하여 라우팅 테이블에 저장하게 됩니다. 이중 자주 사용하는 LSA 타입은 1~5, 7 타입이 되겠습니다.



6번 타입은 MOSPF(Multicast OSPF)로 사용되지만 시스코 라우터에서는 지원하지 않으며 나머지 타입들도 미구현 및 미지정 상태입니다.

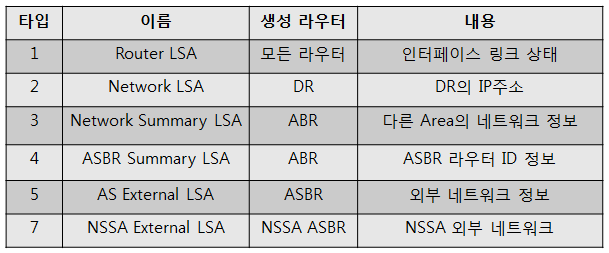

[ 그림 5-1. OSPF LSA Type ] - 후티(출처)



자주 사용하고 실습을 통해 확인할 수 있는 위의 LSA 타입을 기준으로 진행해볼 예정으로 주소 설정과 OSPF설정은 적절하게 완료가 된 상태로 LSA Type부분만 확인해보도록 하겠습니다. LSA의 내용 확인은 #show ip ospf database 명령어를 통해 가능합니다.

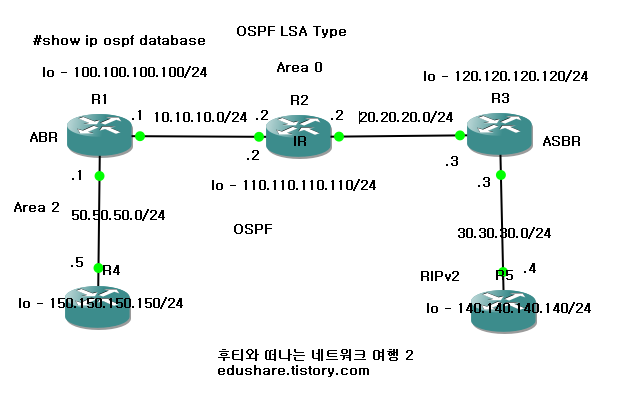

[ OSPF LSA Type ] - 후티(출처)





LSA Type 1은 OSPF가 동작하는 모든 라우터가 생상하며 동일 에어리어내의 모든 라우터들에게 전송이 되는 타입으로 Router-LSA라 하며 인터페이스의 종류에 따라 링크 타입, 링크 ID 등의 링크 데이터 정보를 다른 라우터에게 알려주게 됩니다. 확인 명령어로는 #show ip ospf database router가 되겠습니다.



LSA Type 2는 DR이 생성하는 정보로 동일 에어리어의 모든 라우터에게 전달되며 Network-LSA라 하고 확인 명령어는 #show ip ospf database network가 되겠습니다. 당연히 네트워크에 DR/BDR 네트워크(Broadcast Network)가 있어야 Type2가 생성이 되겠습니다.



LSA Type 3은 ABR이 생성하는 정보로 다른 에어리어의 네트워크 정보를 소속된 에어리어의 라우터들에게 알리기 위해 사용되며 Summary-LSA라 합니다. 확인 명령어는 #show ip ospf database summary가 되겠습니다. 여기서 ABR이란 에어리어의 경계에 있는 라우터를 말하며 에어리어의 경계에 있으므로 다른 에어리어의 네트워크 정보를 가져와서 자신이 속한 에어리어의 라우터들에게 알려주는 것으로 실습에서는 R1/R4 라우터가 바로 ABR이 됩니다.



LSA Type 4 또한 ABR이 생성하는 정보로  다른 에어리어에 소속된 ASBR의 라우터 ID 및 경로(코스트)를 소속된 에어리어의 라우터들에게 알리기 위함이며 Type 3과 같이 Summary-LSA라고 합니다. 확인 명령어는 #show ip ospf database asbr-summary로 쉽게 생각하면 ABR이 ASBR의 정보를 동일한 에어리어에 있는 라우터들에게 알려주는 정보라고 생각하면 됩니다. 여기서 ASBR이란 AS의 경계에 있는 라우터를 말하며 라우팅 프로토콜이 다르거나 하여 AS가 다른 경계에 있는 라우터로 실습에서는 R3/R5가 바로 ASBR이 됩니다.



LSA Type 5는 ASBR에서 생성하는 정보로 OSPF 외부 네트워크를 OSPF 내부 라우터들에게 알리기 위해 사용하며 AS-external-LSA라고 하며 확인 명령어는 #show ip ospf database external이 되겠습니다. 5번 타입은 AS의 경계 라우터에서 발생하므로 다른 AS 네트워크 정보를  가져와 자신이 속한 AS로 가져와 알려주는 역할을 하게 됨으로써 다른 AS에 있는 라우터들끼리도 통신이 가능하게 되는 것입니다.



LSA Type 7은 기본적으로 타입 5와 같으며 NSSA(Not So Stuby Area) ASBR에서 생성하는 정보를 말하며 실습에서는 NSSA를 설정하지 않았으므로 Type 7의 LSA정보는 생성되지 않습니다.





여기까지 OSPF LSA Type에 대해서 좀 더 상세하게 알아보았으며 실습을 통해 직접 확인을 해보면 나을 듯 하며 세부적인 내용 확인은 유튜브 채널 'https://youtube.com/에듀쉐어'를 통해 확인이 가능합니다.







[ OSPF LSA Type - #show ip ospf database ] - 에듀쉐어

[에듀쉐어-강좌공유]



이 글을 마지막으로 '후티와 떠나는 네트워크 여행 2'가 마무리 되었으며 후티와 떠나는 네트워크 여행 1에서처럼 에필로그 글을 통해 그 간의 변화와 다음 글의 내용에 대해서 알리도록 하겠습니다.



구독 및 좋아요 항상 감사드리며 늦었지만 2020년 한 해 좋은 일만 가득하길 바랍니다.^^
