7장. 재분배(Redistribution) 설정



학습 목표

- 재분배 설정을 통해 라우팅 할 수 있다.





재분배(Redistribution)란 서로 다른 라우팅 프로토콜 사이에서 특정 라우팅 프로토콜이 다른 방법으로 알게 된 경로를 자신의 라우팅 프로세스에 포함시키는 것을 말하는데 예를 들어 RIP네트워크와 OSPF네트워크에서 각 라우팅 프로세스가 다른 라우팅 프로토콜에서 오는 라우팅 정보를 받기 위함입니다. 라우팅 프로토콜이 다를 경우 라우팅 정보를 교환하지 못하는데 재분배 설정을 하게 되면 라우팅 정보를 교환할 수 있게 되어 통신이 가능하게 됩니다.



규모가 작을 경우에는 하나의 라우팅 프로토콜로도 충분하지만 규모가 클 경우에는 여러 종류의 라우팅 프로토콜이 사용될 수 있으므로 전체 네트워크 연결을 위해서는 재분배 설정을 하여야 됩니다.



재분배는 하나의 라우팅 프로토콜로만 재분배시키는 단방향과 두 개 이상의 라우팅 프로토콜 상호간에 재분배시키는 상호 재분배가 있으며 단방향 재분배일 경우 나머지 프로토콜은 디폴트 경로 또는 정적 경로를 사용하는 경우가 많고 관리가 편리하고 안정적이므로 상호 재분배보다는 많이 사용되고 있습니다.



또 라우팅 프로토콜이 아니라 라우터를 기준으로 하나의 라우터에서만 재분배시키는 단일 지점(one point)r과 두 개 이상의 라우터에서 재분배시키는 복수 지점(multipoint) 재분배가 있습니다.



실습에서는 RIPv2(R2)-EIGRP(R3)-OSPF(R4)에서의 재분배를 실습할 예정이며 IP주소 설정과 라우팅 설정은 완료되었으며 단일 지점 재분배 관련 설정만 보도록 할 예정이며 그 외 다른 라우팅 프로토콜과의 재분배 설정은 ?(도움말)를 통해 확인이 가능합니다.

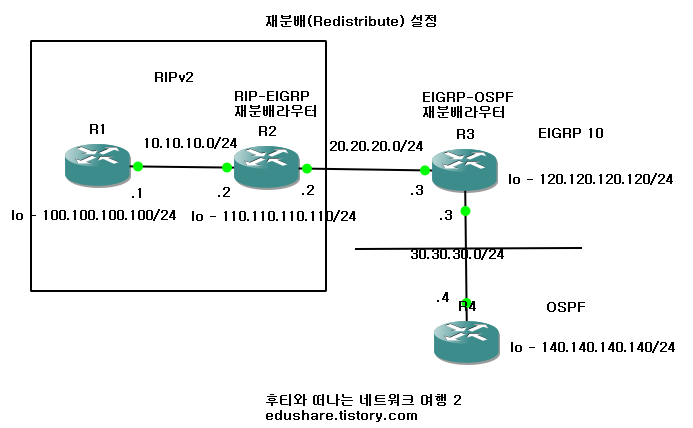

[ 그림 7-1. 재분배(Redistribute) 설정 ] - 후티(출처)







R2 RIP-EIGRP 재분배 설정

R2(config)#router rip

R2(config-router)#redistribute eigrp 100 metric 2 -> EIGRP를 RIP으로 재분배

R2(config-router)#passive-interface f0/1 -> RIP정보가 R3로  가는 것을 차단



R2(config)#router eigrp 100

R2(config-router)#redistribute rip metric 10000 1000 255 1 1500 -> RIP을 EIGRP로 재분배

R2(config-router)#network 20.20.20.0 0.0.0.255 -> R2/R3 경계 네트워크 광고



R3 EIGRP-OSPF 재분배 설정

R3(config)#router eigrp 100

R3(config-router)#redistribute ospf 1 metric 10000 1000 255 1 1500 -> OSPF를 EIGRP로 재분배



R3(config)#router ospf 1

R3(config-router)#redistribute eigrp 100 subnets -> EIGRP를 OSPF로 재분배

R3(config-router)#network 30.30.30.0 0.0.0.255 area 0 -> R3/R4 경계 네트워크 광고



위와 같이 재분배 설정을 마친 후 #show ip route 명령어를 통해 라우팅 테이블의 내용을 확인해보면 정상적으로 R1 ~ R4까지의 경로가 저장된 것을 확인할 수 있습니다. 물론 다른 라우팅 프로토콜이  있는 네트워크 간에 통신도 원활하게 #ping 테스트를 통해 확인 할 수 있습니다.



여기서 중요한 것은 재분배 설정을 하는 라우터에서 다른 라우팅 프로토콜이 있는 경계 네트워크 정보는 중복 광고하지 않는 것이 좋으며 R2에서는 passive 명령어를 통해 광고 전송을 차단하였으며 R3에서는 OSPF에서만 경계 대역을 광고하여 중복이 일어나지 않는 점을 참고하도록 합니다.

경계 대역을 다른 라우팅 프로토콜이 중복 광고 시 라우팅 루프 및 경로 불안정으로 원활한 통신이 안 될 수도 있습니다.



정적 경로와의 재분배 및 bgp프로토콜과의 재분배는 redistribute ? 명령어를 통해 확인이 가능하며 세부적인 실습 내용은 유튜브 채널 'https://youtube.com/에듀쉐어'의 동영상을 참고하면 됩니다.
