'후티와 떠나는 네트워크 여행 2' - 1장. DHCP-Relay 설정

1장. DHCP-Relay설정



학습 목표

- DHCP-Relay 설정을 통해 클라이언트에게 IP주소를 할당할 수 있다.





DHCP-Relay는 DCHP 서버와 클라이언트가 다른 네트워크 대역(서브넷)에 있을 경우에도 IP주소를 할당해주기 위한 중계 서비스이며 라우터 및 MLS장비 등을 DHCP-Relay장비로 설정할 수 있으며 DHCP 서버 설정과 관련된 내용은 후티와 떠나는 네트워크 여행 11장의 글을 참조하면 됩니다.





'후티와 떠나는 네트워크 여행' - 11장. DHCP 서버 설정



DHCP-Relay설정 실습을 위한 토폴로지는 그림 1-1과 같으며 클라이언트 역할을 하는 장비를 제외하고 모든 장비에서 IP주소 설정 및 라우팅 설정은 완료한 상태로 DHCP 관련 설정만 살펴보도록 하겠습니다.

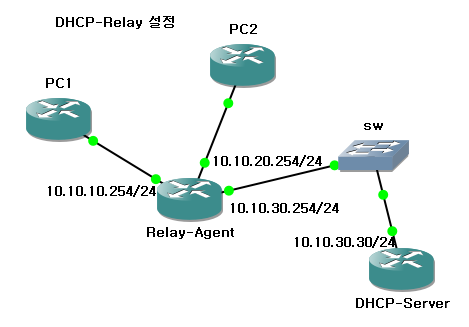

[ 그림 1-1. DCHP-Relay agent 설정 ] - 후티(출처)





Relay Agent 장비에서 설정 명령어는 각 DCHP 클라이언트 서브넷이 연결된 인터페이스에서 (config-if)#ip helper-address [dhcp 서버 주소]를 입력하면 됩니다. PC1, PC2의 경우 실제 컴퓨터라면 주소 설정 부분을 자동으로 하면 되고 현재 토폴로지에서는 라우터가 컴퓨터의 역할을 하므로 인터페이스에서 (config-if)#ip address dhcp명령어를 통해 서버로부터 할당받을 수 있습니다.



만약 DCHP 서버가 2대 이상일 경우에는 각각 지정을 해줘도 되고 브로드캐스트 주소를 통해 지정을 해줘도 되는데 이 때 명령어는 (config-if)#ip helper-address [브로드캐스트주소}인데 위의 예를 들면 #ip helper-address 10.10.30.255가 되며 이렇게 브로드캐스트 주소를 통해 서버를 지정했을 경우에는 서버가 연결되어 있는 랜 인터페이스에서 (config-if)#ip directed-broadcast 명령어를 통해 브로드캐스트 주소가 다른 서브넷으로 넘어갈 수 있도록 해줘야 됩니다.



#debug ? 명령어를 통해 장비 간에 주고 받는 트래픽을 확인할 수 있는데 디버깅을 한 후에는 #undebug all(u all)명령어를 통해 디버깅을 오프(off)해주어야지 장비의 부하를 줄일 수 있습니다.



#debug dhcp detail

#debug ip dhcp server events

#debug ip packet detail



유튜브 채널 '에듀쉐어-강좌공유'를 통해 동영상으로 세부적인 설정 확인이 가능하며 구독/좋아요를 통해 소식을 빠르게 접할 수 있습니다. 감사합니다.^^
