6-5장. BGP 라우팅 설정과 조정



학습 목표

- BGP 속성에 대해 이해할 수 있다.





BGP 라우팅 프로토콜에서 속성(Attribute)이란 경로를 만들어 내기 위한 메트릭(Metric)값으로 각 속성의 우선 순위가 정해져 있어 순차적으로 속성 값들을 비교하면서 최적 경로를 만들어 내게 됩니다.



BGP 속성은 아래 그림 6-5-1과 같이 크게 4가지로 분류하며 각 속성 값을 BGP 경로 결정 우선 순위에 따라 순서대로 비교하면서 최적 경로를 생성하게 되는데 예를 들어 BGP라우터에서 웨이트 값이 모두 동일할 경우 로컬 프레퍼런스 값을 비교하여 값이 가장 큰 경로를 최적 경로로 선택하게 되는 것입니다. 만약 로컬 프레퍼런스 값도 동일하다면 다음 우선순위 속성을 비교하게 됩니다.





[ 그림 6-5-1. BGP 속성 분류 및 경로 우선 순위 ] - 후티(출처)





아주 다양한 BGP속성들이 있는데 주요 속성들을 살펴보면 아래 그림 6-5-2와 같으며 각 속성들은 위의 4가지 속성 분류에 해당이 됩니다. 이 중 Weight(웨이트)의 경우는 BGP 속성은 아니지만 시스코 라우터에서 BGP 경로를 결정할 때 첫 번째로 보는 값으로 해당 라우터에서만 의미를 가지고 다른 네이버에게는 전송되지 않고 값이 높은 경로가 선택되어지게 됩니다.



나머지 속성에 대한 내용은 아래의 그림을 살펴보도록 하며 실습을 통해 몇 가지 속성값과 경로에 대해 알아보도록 하겠습니다.

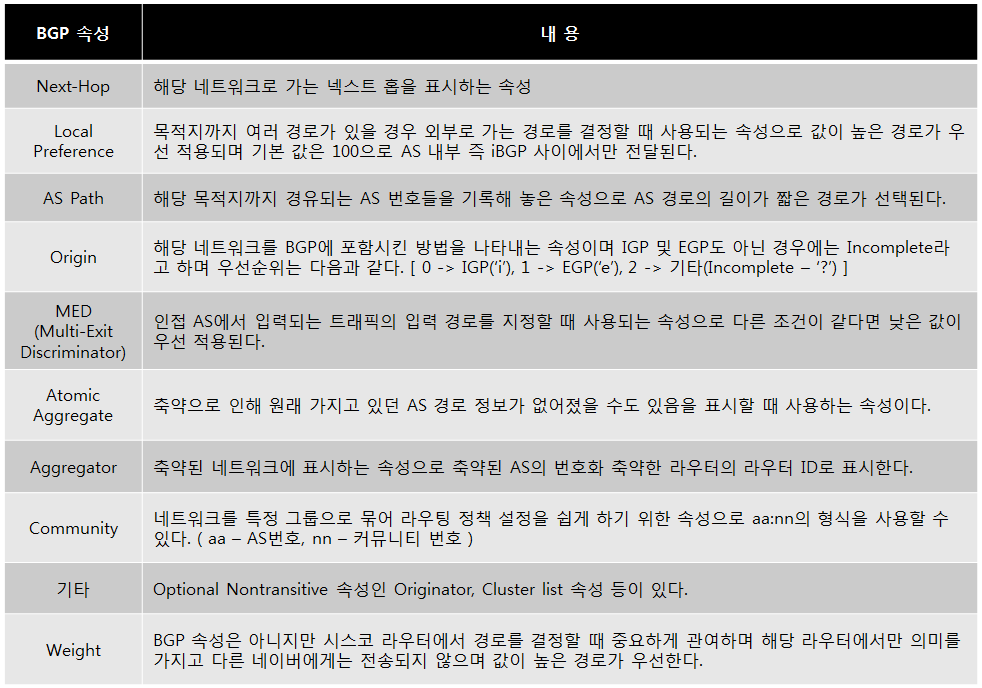

[ 그림 6-5-2. BGP 속성 ] - 후티(출처)





BGP 경로 조정 실습을 위해 앞선 토폴로지를 부분적으로 수정하여 사용할 예정이며 주소 및 BGP설정은 완료된 상태로 BGP테이블을 확인하면서 속성 값에 대해 알아볼 예정이며 기존의 토폴로지를 그대로 활용하여도 속성값들은 확인이 가능합니다.

여러 속성 값 중에서 AS Path, Origin, Local Preference, Weight에 대해서 알아보며 속성 값 변경을 통한 경로 조정은 생략하도록 하겠습니다.(워낙 광범위하여.^^)





[ BGP 속성 토폴로지 ] - 후티(출처)





속성 값을 통한 경로 확인에 대한 세부적인 내용은 유튜브 채널 'youtube.com/에듀쉐어'를 통해 확인이 가능하며 구독 및 좋아요(알림 설정)은 많은 도움이 됩니다. 감사합니다.^^





[ BGP 속성 보기 ] - 에듀쉐어
