'후티와 떠나는 네트워크 여행' - 6장. 랜 스위칭 설정(6.2 : VTP 및 VLAN설정)

6.2.2장 VTP설정



학습목표

- VLAN에 대해 이해하고 명령어를 통해 설정할 수 있다.

- VTP에 대해 파악할 수 있다.





VTP(Vlan Trunking Protocol)는 Trunking이라는 단어가 포함되어 있듯이 vlan정보를 trunk포트로 전송하여 vlan정보를 각 스위치에서 동기화하기 위해 사용되어집니다. trunk포트는 각 vlan들이 다니는 통로로 여기서 주고 받는 정보를 이용하여 스위치에서의 vlan정보를 동기화하게 됩니다.



만약 한 기업에서 7대의 스위치가 있고 적절하게 부서별로 vlan설정을 마쳤다고 가정을 해봅시다. 이 상태 그대로 계속 진행이되면 관리자가 특별히 설정을 바꿀 필요는 없겠지만 기업 환경은 그렇지 않습니다. 새로운 부서가 생겨날 수도 있고 두 개의 부서가 통합이 될 수도 있고 원래 있던 부서가 없어질 수도 있는데 이 말은 vlan정보의 변경이 불가피하게 일어난다는 말이 됩니다. 이럴 때마다 각 스위치 장비에 접속하여 vlan정보를 수정하는 것은 업무 효율상 적절하지 못하기에 VTP를 이용하게 되는 것입니다.



VTP Mode에는 세 가지가 있으며 기본값인 Server외에 Client, Transparent 모드로 동작할 수 있는데 Server모드로 동작중인 스위치에서는 vlan을 생성, 삭제 및 변경이 가능하나 Client모드로 동작중인 스위치에서는 그렇지 못하여 Server모드로 동작중인 스위치로부터 정보를 받아와서 동기화하게 되고 Transparent모드로 동작중인 스위치는 Server모드와 동일하게 동작이 가능하나 다른 스위치에 영향을 미치지 않으며 자기 스위치에서만 독립적으로 변경이 이루어져 다른 스위치와 동기화되지는 않습니다. 하지만 자신과 연결된 다른 스위치로 정보는 넘겨주게 됩니다.

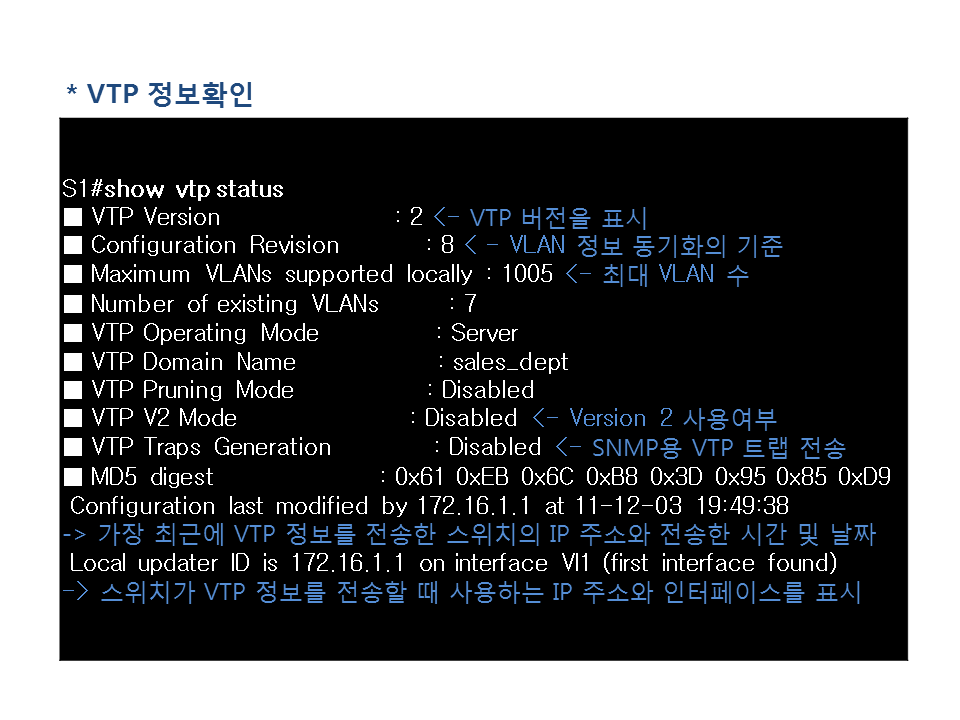

[ 그림 6-2-4. #show vtp status - vtp 상태 ] - 후티(출처)





VTP를 통해 vlan정보가 동기화되기 위해서는 반드시 VTP Domain Name이 같아야 되며 이와 함께 VTP Password를 설정했을 시에는 Password도 일치해야 됩니다. 위의 그림 6-2-4는 #show vtp status 명령어에 의한 결과로 각 스위치 장비가 동기화할 때 필요한 부분이 Configuration Revision이 되겠습니다. C.R의 수가 높을 수록 최신 정보임을 나타내며 vlan정보가 한 번 변경될 때마다 1씩 증가가 됩니다. 가령 두 대의 A(Client), B(Server) 스위치 장비에서 vlan설정을 마친 후 C.R의 숫자가 각각 0이였는데 스위치 B에서 새로운 vlan을 생성하고 이름을 정하게 되면 C.R의 숫자가 2로 변경이 됩니다. 이 후 각 스위치들이 정보를 주고받으면서 스위치 A는 C.R이 낮은 것을 알게 되고 스위치 B에게 새로운 vlan정보를 요청하여 갱신하게 되어 결국은 스위치 A도 C.R이 2가 되면서 새로 추가된 vlan에 대한 정보를 인식하게 됩니다.



(config)#vtp mode ? < - vtp mode 설정

(config)#vtp domain ? < - vtp domain name 설정

(config)#vtp password ? < - vtp password 설정

#show vtp status < - vtp 설정 상태 확인



설정을 통한 VTP 확인은 유튜브 채널 에듀쉐어 - edushare의 동영상 강좌를 참고하기 바랍니다.





[ vtp 설정 ] - 강좌 공유 유튜브 채널 : 에듀쉐어 * 구독/좋아요 꾹~~



정리하기

VTP - Vlan정보 동기화 / VTP 모드 - Server/Client/Transparent

동기화 조건 - VTP Domain Name 및 VTP Password 동일 / Trunking설정

- 후티
