4장. OSI 7 Layer



학습목표

- OSI 참조 모델의 계층 순서와 개념을 파악할 수 있다.

- 각 계층에서 연관되는 내용들을 이해할 수 있다.



OSI(Open Systems Interconnection)모델은 ISO(International Organization for Standardization - 국제표준화 기구)에서 개발한 컴퓨터 네트워크 프로토콜 디자인과 통신을 계층으로 나누어 설명한 것으로 개방형 시스템 연결을 위한 모델로 프로토콜을 기능별로 나눈 프로토콜 스택으로 각 계층에서 지원하는 기능 및 내용에 대해 정의를 하여 통신망에서의 송수신 모델을 지원함으로써 상이한 시스템 간의 데이터 통신이 가능하도록 표준을 제정한 것입니다. 이러한 표준 제정으로 인해 빠른 속도로 네트워크가 발전하는 계기가 되었습니다.



네트워크 망이 점차 확대 구성이 되는 가운데 표준이 없었다면 상이한 시스템을 연결하는 일이 만만치는 않았을 것이며 제품 및 서비스를 개발하여 제공하는 입장에서도 각 계층에서 일을 잘 할수 있도록 전념하게 되어 전체적으로 네트워크를 구현하는데 OSI 참조 모델이 많은 기여를 하였습니다.

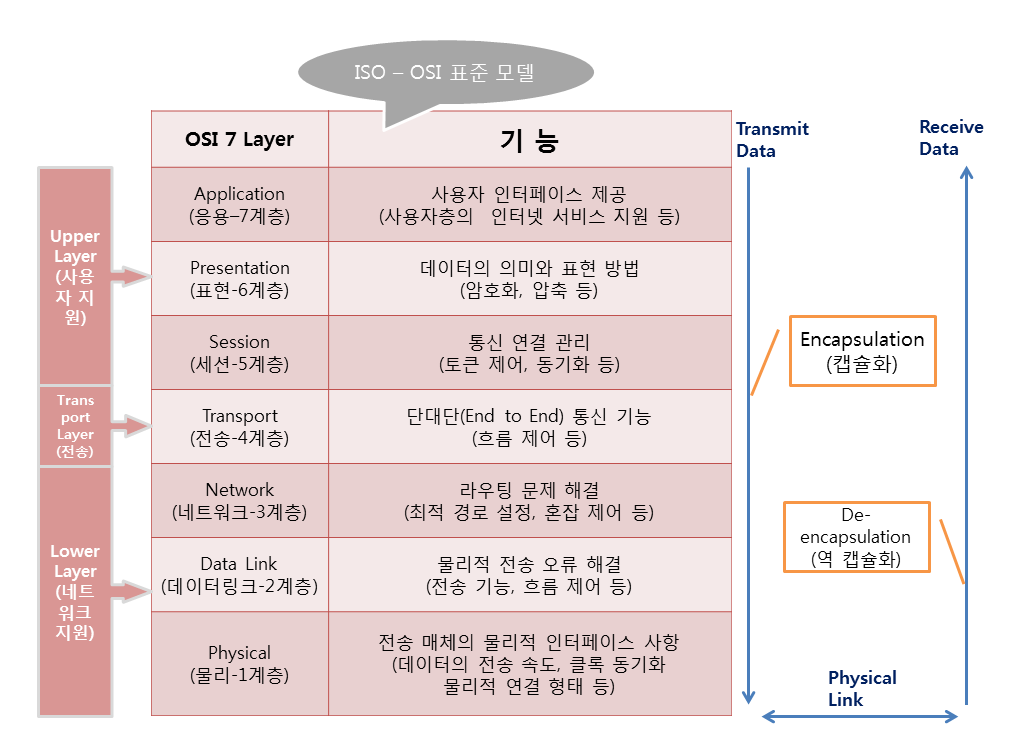

[ 그림 4-1. OSI Reference Model ] - 후티





OSI Model은 그림 4-1과 같이 7계층으로 이루어져 있으며 5~7계층은 사용자 지원 계층으로 상위 계층(Upper Layer)이라 하고 4계층은 전송(Transport) 계층, 1~3계층은 네트워크 지원 계층으로 하위 계층(Lower Layer)이라고도 합니다.



각 계층별 기능은 그림 4-1과 같이 요약할 수 있으며 송신자와 수신자 사이에서 데이터 전송을 위한 작업을 진행하며 송수신간에 캡슐화 과정과 역 캡슐화 과정이 일어나게 되는데 캡슐화 과정은 송신의 경우 7계층에서 하위 계층으로 데이터가 내려오면서 각 계층의 헤더(Header)정보를 덧붙이게 되고 수신의 경우 1계층에서 7계층으로 올라가면서 각 계층에서 덧붙여진 헤더(Header)정보를 빼는 과정이 발생하는데 덧붙이는 과정을 캡슐화(Encapsulation) 과정이라 하고 빼는 과정을 역 캡슐화(Decapsulation/De-encapsulation) 과정이라고 합니다.



네트워크 지원 계층인 1계층 장비로는 허브(Hub), 리피터(Repeater), 케이블(Cable) 등이 있으며 2계층 장비로는 브리지(Bridge), 스위치(Switch)가 있고, 3계층 장비로는 라우터(Router), L3 스위치가 있습니다. 이 중 앞으로 실습에 자주 사용되는 장비는 스위치와 라우터로 꾸준하게 다루게 될 예정입니다.



* 흔히 랜카드라고 불리는 NIC(Network Interface Card)는 특이하게 OSI 1/2계층에 속해진 장비로 정식 명칭 외에 랜카드라고 불리는 이유는 현재 랜(LAN - Local Area Network) 구성 시 가장 많이 사용하는 장비이기 때문입니다.





IT관련 취업준비생들의 면접에도 단골 질문인 OSI Model은 네트워크 장비, 프로토콜 등 통신에 관여하는 대부분과 연계가 되며 정보통신, 정보처리 등의 IT를 배우고 있다면 한 번쯤 들어본 용어일 만큼 기본적으로 다루어지는 개념으로 다음 장의 TCP/IP Model과도 당연히 관련성을 가지고 있습니다. 하지만 OSI Model은 지극히 이론적인 부분으로 처음 접하는 입장에서는 이해하기가 힘든 점이 있기에 7계층 구조와 기능에 대해 간단하게 확인하고 다음 강의를 이어 나가도록 하고 전체 강의가 끝날 때쯤이면 이해도가 높아진 것을 느낄 수 있을 것이라 생각합니다.



정리하기

OSI 모델은 7계층 구조이다.

OSI 모델은 면접 시 물어볼 수 있으니 정리 필요
