5.5장. OSPF 설정 및 경로 조정



학습 목표

- OSPF 설정을 통해 경로 조정을 할 수 있다.







[ OSPF 기본 설정 ]

'후티와 떠나는 네트워크 여행' - 7장. IP라우팅 설정(7.5:동적 라우팅-OSPF 구성 1)



OSPF에서의 메트릭을 코스트(Cost)라고 하며 출발지에서 목적지까지의 기준 대역폭을 실제 대역폭으로 나눈 값의 합계를 말한다. 당연히 메트릭값이 낮을 수록 최적 경로로 지정이 되며 기준 대역폭 값을 10의 8승으로 하면 Fa인터페이스의 경우 '1', Giga인터페이스의 경우 '0.1' 과 같이 소수점이 나오므로 그 값이 모두 '1'이 된다. 이 말은 링크 대역폭에 상관없이 똑같은 값을 가지게 되어 최적 경로에 대한 효율성이 떨어지게 되는데 이 때 기준 대역폭을 바꿀 수가 있습니다.

또는 선택한 인터페이스에서 직접 cost값을 변경할 수도 있습니다.



R1(config)#router ospf 1

R1(config-router)#auto-cost reference-bandwidth ?(Mbit단위) 예) 10의 9승으로 지정 시 - 1000



R1(config-if)#ip ospf cost ?



아래의 토폴로지를 통해 실습을 진행하며 기본적인 IP주소 설정과 OSPF설정은 완료된 상태로 메트릭 값 조정 설정에 대해서 알아보도록 하며 기본적인 OSPF설정은 이전의 글을 참조하면 되겠습니다.

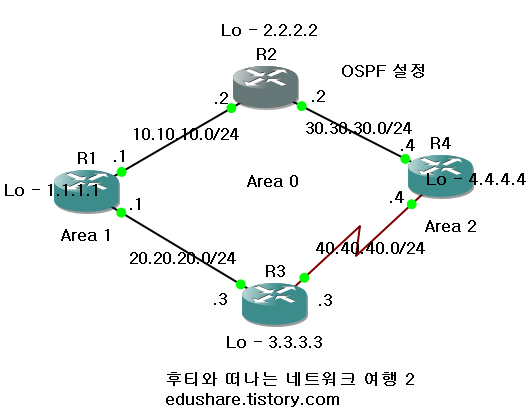

[ 그림 5-5-1. OSPF 경로 조정 및 인증 설정 ] - 후티(출처)





OSPF 경로에 대한 네트워크 타입은 동일 에어리어(O), 다른 에어리어(O IA), 외부 네트워크(O E1, O N1, O E2, O N2)로 나눌 수 있는데 외부 네트워크에서 알파벳 'E'는 외부 네트워크 경로를 의미하며 'N'은 NSSA(Not So Stuby Area)경로를 나타냅니다. 숫자 '1'은 코스트(Cost) 값이 변동되는 네트워크를 '2'는 코스트(Cost) 값이 변경되지 않고 고정된 네트워크를 말합니다.



만약 라우팅 테이블에 E2 코드가 있으면 코스트 값이 고정된 외부 네트워크를 나타내며 N1 코드가 있으면 코스트 값이 변동되는 NSSA 외부 네트워크 경로임을 알 수 있습니다.

여기서 NSSA에 대해서는 다음 글 Stuby Area에서 다룰 예정입니다.

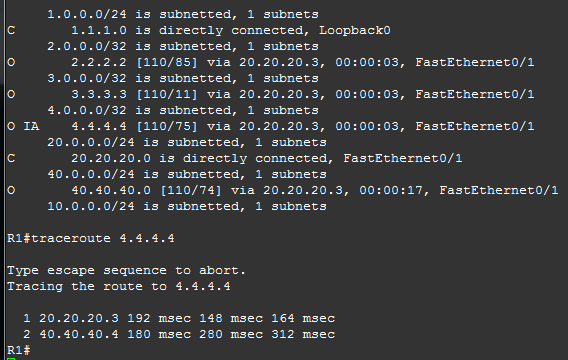

[ 그림 5-5-2. Cost값 변경 전 내용 (4.4.4.4 경로) ] - 후티(출처)

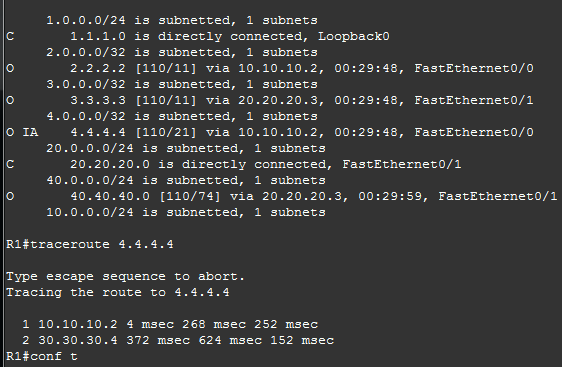

[ 그림 5-5-3. Cost값 변경 후 내용 (4.4.4.4경로) ] - 후티(출처)



- Cost값 변경 예)

R1(config)#interface fa0/0

R1(config-if)#ip ospf cost 1000



설정 전, 후에 R1에서 #show ip route 및 #traceroute 4.4.4.4 명령어를 통해 설정 전, 후의 라우팅 테이블을 통해 경로가 바뀐 것을 확인할 수 있습니다.
